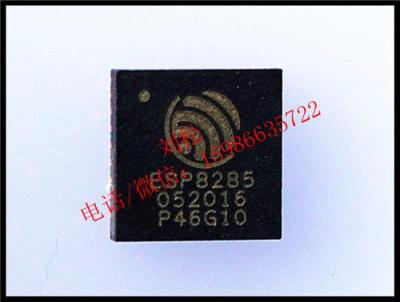

ESP8285

　　產品功能介紹

　　ESP8285=ESP8266+1M Flash。?與ESP8266相比，其能耐高溫達125攝氏度！且原有ESP8266源碼程序可以原封不動移植使用。ESP-M1/M2 模塊核心處理器采用高性價比芯片 ESP8285。該芯片在較小尺寸封裝中集成了增強版的 Tensilica’s L106 鉆石系列 32-bit 內核處理器，帶片上 SRAM。ESP8285 擁有完整的 Wi-Fi網絡功能，既能夠獨立應用，也可以作為從機搭載于其他主機 MCU 運行。當 ESP8285 托管應用時，能夠直接從外接 Flash 中啟動。內置的高速緩沖存儲器有利于提高系統性能，并且優化存儲系統。此外 ESP8285 只需通過 SPI/SDIO 接口或 I2C/UART 口即可作為 Wi-Fi 適配器，應用到基于任何微控制器的設計中。

　　1）體積超小；

　　2）串口轉 WiFi；

　　3）無線透傳；

　　4）遠距離超低功耗；

　　5）可外接天線。產品特點

　　6）耐高溫，高達125℃

　　7）完全兼容ESP8266，源碼可以原封不動移植使用。

　　n SOC 特性

　　l 內置 Tensilica L106 超低功耗 32 位微處理器，主頻支持 80MHz 和 160MHz，支持 RTOS l 內置 TCP/IP 協議棧 l 內置 1 路 10 bit 高精度 ADC

　　l 外設接口 HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO l 深度睡眠保持電流為 10uA，關斷電流小于 5uA l 2 ms 之內喚醒、連接并傳遞數據包 l 待機狀態消耗功率小于 1.0mW(DTIM3) l 內置 1M 字節 SPI Flash

　　n Wi-Fi 特性

　　l 支持 802.11 b/g/n/e/i

　　l 支持 Station、SoftAP、SoftAP+STA 模式 l 支持 Wi-Fi Direct(P2P)

　　l 支持 CCMP(CBC-MAC、計數器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC 的硬件加速 l P2P 發現, P2P GO 模式/GC 模式和 P2P 電源管理

　　l WPA/PA2 PSK 和 WPS l 802.11 i 安全特征:預認證和 TSN

　　l ?持 802.11n（2.4 GHz） l 802.1h/RFC1042 幀封裝 l 無縫漫游支持

　　l 支持 AT 遠程升級及云端 OTA 升級 l 支持 Smart Config 功能（包括 Android 和 iOS 設備）模塊外設 l 2xUART

　　l 1xADC l 1xEn

　　l 1x 喚醒管腳 l 1xHSPI

　　l 1xI2C l 1xI2S

　　l 最多 10xGPIOs n 工作溫度范圍:-40℃-125℃

　　n 模塊尺寸:12.3mm×15mm(M1 版本) 12.3mm×20mm(M2 版本)

　　< 家用電器 < 家庭自動化

　　< 智能插座、智能燈 ?< Mesh 網絡

　　< 監控器 < IP 攝像機

　　< 傳感器網絡 < 可穿戴電子產品

　　< 安全 ID 標簽 < 無線位置感知

　　< 無線定位系統信標 < 工業無線控制產品參數模塊結構圖
