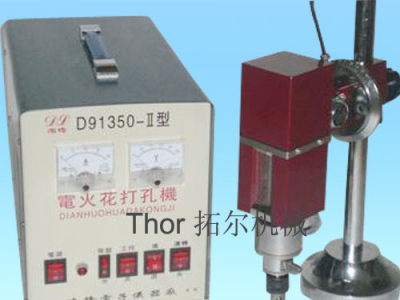

絲錐取出器

　　一、機器的主要用途

　　本機既能在普通金屬材料上加工，也能在硬質合金上加工，主要用于下列情況

　　(1)粉碎（取出）斷裂在金屬材料孔中的絲錐等，同時不損壞工件。

　　(2)速度:

　　M6的絲錐，長20mm，約15分鐘

　　M10的絲錐，長20mm，約50分鐘

　　二、絲錐取出器的主要規格及參數

　　1、電源電壓 220V

　　2、功率 400V﹒A～450V﹒A

　　3、電源頻率 50HZ～60HZ

　　4、空載電壓（直流） 70V～95V

　　5、最大電極直行 Φ0.5～6.5mm

　　6、主軸頭手動行程 150mm

　　7、自動進給行程 50mm

　　三、機器的傳動系統

　　本機采用C型變壓器控制ND-D單相可逆電機，實現進給及短路自動回退動作。由ND-D單相可逆電機帶動絲桿，通過進給螺母，使裝在鉆夾里的電極，隨著進給螺母而上下移動，當它徐徐下降，接近工件進行加工時，利用電磁振動器幫助排屑，保證工作可靠，且增加系統的靈敏度。

　　四、機器的操作

　　1、電源開關撳入“開”狀態位置，即電氣箱接通220V、50HZ～60HZ電源，且電源燈亮。撳入“關”位置，電氣箱斷開電源，且電源燈滅。

　　2、吸盤開關撳入“開”位置，電磁吸盤通電，產生磁力，將主機與他件固定，撳入“關”位置，電磁吸盤斷電、退磁，使主機與他件分離。

　　3、電機開關撳入“運轉”位置，電機開始運轉（進給或回退），撳入“暫停”位置，電機即停止運轉。

　　4、當電機開關撳入“運轉”位置，電機開關撳入“進”位置時，電極作進給運動，撳入“退”位置，電極作回退運動。

　　5、加工開關撳入“開”位置，電極開始具備放電功能，撳入“OFF”位置電極消失放電功能。

　　6、電流表顯示放電加工電流值。

　　五、使用須知事項

　　1、加工時不得用手同時接觸電極和工件，以免觸電。

　　2、電極軸線應與加工孔的端面基本垂直，主機和工件均要吸住（夾固）可靠。

　　3、本機采用正極加工方法（即電極為負，工件為正）用電線（正極）鱷魚夾子夾住工件。

　　4、 本機應安放于通風處，如環境溫度較高時，應外加通風，降溫措施，油液面要高出工件最高點20mm以上，以防液面過低加工時起火。

　　5、 更換保險絲時，請注意本機保險絲為6 x 30mm（5A）。

　　六、 絲錐取出器的應用方法

　　1、由加工情況制造電極形狀和尺寸，電極材料采用黃銅絲、黃銅棒和銅管等。

　　2、工作液為煤油、自來水等，采用煤油一定要注意液面位置，液體溫度等，以免起火。
